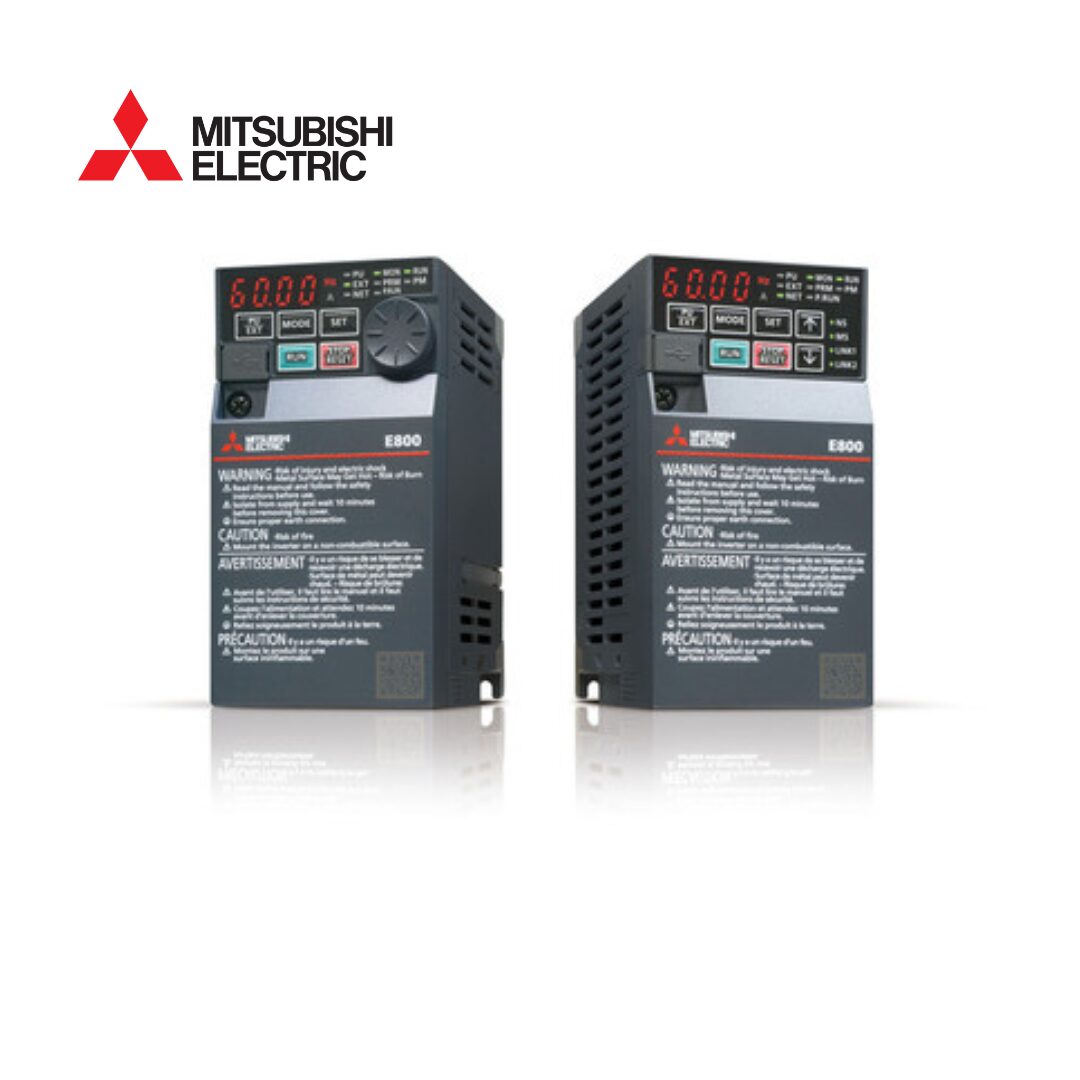

Variador de Frecuencia FR-E800 E820-0110-5-60:

Variador de Frecuencia FR-E800 E820-0110-5-60. Variador de velocidad/frecuencia (VSD/VFD) / Inversor con revestimiento conformado – Terminal AM – SIL2 / PLd – Mitsubishi Electric (serie FREQROL FR-E800) – Entrada 200 V CA-240 V CA (trifásica/3P) – 2,2 kW / 3 HP – 11 A (servicio normal ND) – Frecuencia (salida) 0,2-590 Hz – Con capacidad de comunicación RS-485 – IP20 – Valores nominales de voltaje de entrada 220 V CA / 230 V CA – Resistencia química (revestimiento de placa de circuito – IEC60721-3-3 3S2 3C2) – Equivalente a FR-E820-0110-5-60 / FRE8200110560.

Especificaciones del producto Variador de Frecuencia FR-E800 E820-0110-5-60:

Marca principal: Mitsubishi electric

Función principal: Variador de velocidad/frecuencia (VSD/VFD) / Inversor

Serie de productos / Nombre de familia: Serie FREQROL FR-E800

Frecuencia de la red:  (salida) 0,2-590 Hz

Funciones:

• Variador de velocidad/frecuencia (VSD/VFD) / Inversor
• Control Soft-PWM
• Control PWM de alta frecuencia portadora
• Seleccionable entre control V/F
• Control avanzado de vector de flujo magnético
• Control vectorial real sin sensores
• Control de motor PM
• Ajustes de frecuencia máxima y mínima
• Operación con varias velocidades
• Patrón de aceleración/desaceleración
• Protección térmica
• Freno de inyección de CC
• Frecuencia de arranque
• Operación JOG
• Parada de salida (MRS)
• Prevención de bloqueo
• Prevención de regeneración
• Salto de frecuencia
• Visualización de rotación
• Reinicio automático tras fallo de alimentación instantáneo
• Configuración remota
• Aceleración/desaceleración automática
• Función de reintento
• Selección de frecuencia portadora
• Límite de corriente de respuesta rápida
• Prevención de rotación hacia delante/atrás
• Selección del modo de operación
• Compensación de deslizamiento
• Control de caída
• Control de suavizado de velocidad
• Autoajuste transversal
• Selección de motor aplicado
• Control PID Control de bailarín fácil
• Selección de operación del ventilador de refrigeración
• Selección de parada (parada por desaceleración/marcha por inercia)
• Función de parada por desaceleración por fallo de alimentación
• Control de parada por contacto
• Función PLC
• Diagnóstico de vida
• Temporizador de mantenimiento
• Monitor de promedio de corriente
• Clasificación múltiple
• Control de velocidad
• Control de par
• Límite de par
• Función de parada de seguridad

Diseño:  Recubrimiento conformado, terminal AM, clase 200 V (trifásico), refrigeración por aire forzado.

Tensión de alimentación (CA):

• 200 V CA-240 V CA
• (220 V CA / 230 V CA)

Tipo de red:  Trifásico/3P

Corriente nominal:

• 11 A (ND Servicio normal)
• 12 A (LD Servicio ligero)
• Clasificación de corriente de sobrecarga de 150 % In durante 60 s / 200 % In durante 3 s (características de tiempo inverso; servicio normal) Clasificación de corriente de sobrecarga de 120 % In durante 60 s / 150 % In durante 3 s (características de tiempo inverso; servicio ligero)

Potencia activa nominal (kW):

• 2,2 kW (ND servicio normal)
• 3 kW (LD servicio ligero)

Potencia nominal (HP):

• 3 HP (ND Servicio normal)
• 4 HP (LD Servicio ligero)

Funciones de protección:

• Disparo por sobrecorriente durante la aceleración
• Disparo por sobrecorriente a velocidad constante
• Disparo por sobrecorriente durante la desaceleración o parada
• Disparo por sobretensión regenerativa durante la aceleración
• Disparo por sobretensión regenerativa a velocidad constante
• Disparo por sobretensión regenerativa durante la desaceleración o parada
• Disparo por sobrecarga del inversor
• Disparo por sobrecarga del motor
• Sobrecalentamiento del disipador térmico
• Subtensión
• Pérdida de fase de entrada
• Parada por prevención de pérdida de velocidad
• Detección de pérdida de sincronismo
• Detección de fallo de límite superior
• Detección de fallo de límite inferior
• Detección de alarma del transistor de freno
• Sobrecorriente por fallo a tierra del lado de salida
• Cortocircuito de salida
• Pérdida de fase de salida
• Operación del relé térmico externo
• Fallo de opción
• Comunicación
• Fallo de opción
• Fallo del dispositivo de almacenamiento de parámetros
• Desconexión de PU
• Exceso de recuento de reintentos
• Fallo de CPU
• Detección de corriente de salida anormal
• Fallo del circuito de límite de corriente de entrada
• Fallo de comunicación USB
• Error de entrada analógica
• Fallo del circuito de seguridad
• Ocurrencia de sobrevelocidad
• Detección de exceso de desviación de velocidad
• Fallo de secuencia de freno
• Fallo de señal PID
• Fallo de comunicación Ethernet
• Fallo de desaceleración de rotación opuesta
• Fallo del circuito interno
• Error de definición de usuario por la función del PLC
• Desajuste de combinación de placas
• Alarma del ventilador
• Prevención de pérdida de velocidad (sobrecorriente)
• Prevención de pérdida de velocidad (sobretensión)
• Prealarma de freno regenerativo
• Prealarma de función de relé térmico electrónico
• Parada de PU
• Advertencia del temporizador de mantenimiento
• Error de escritura de parámetro
• Bloqueo del panel de operación
• Contraseña bloqueada
• Velocidad Indicación de límite
• Parada de seguridad
• Fallo de comunicación Ethernet
• Dirección IP duplicada
• Fallo de dirección IP
• Configuración de parámetros incorrecta

Entradas digitales:

• 1 x entrada digital (sumidero) (STF)
• 1 x entrada digital (sumidero) (STR)
• 1 x entrada digital (sumidero) (RH)
• 1 x entrada digital (sumidero) (RM)
• 1 x entrada digital (sumidero) (RL)
• 1 x entrada digital (sumidero) (MRS)
• 1 x entrada digital (sumidero) (RES)
• 1 x entrada digital (canal de parada segura SS1 1)
• 1 x entrada digital (canal de parada segura SS1 2)

Salidas digitales:

• 1 x salida digital (SPDT (contacto unipolar de doble tiro A/B/C) (programable)
• 1 x salida digital (transistor de colector abierto sumidero/fuente) (RUN; programable)
• 1 x salida digital (transistor de colector abierto sumidero/fuente) (FU; programable)
• 1 x salida digital (programable) (SO – Salida de monitor de seguridad)
• 1 x salida digital (Salida de tren de pulsos PTO)

Entradas analógicas:

• 1 x entrada analógica (0-5 V CC / 0-10 V CC / 0-20 mA)
• 1 x entrada analógica (0-5 V CC / 0–10 V CC / 4-20 mA)

Salidas analógicas:
