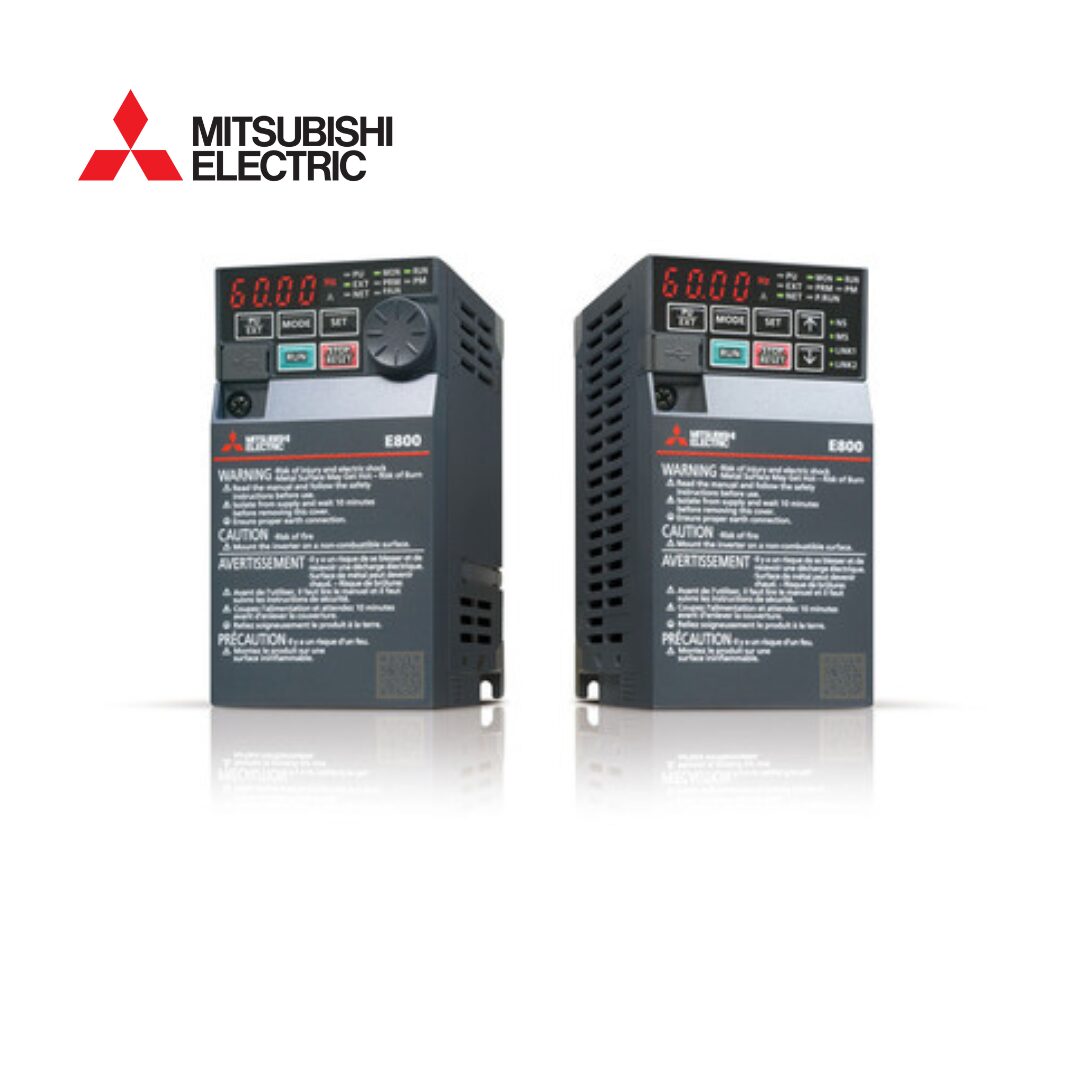

Variador de Frecuencia FR-E800 E820-0080-5-60:

El Variador de Frecuencia FR-E800 E820-0080-5-60 es la solución perfecta para quienes buscan un control eficiente y flexible de motores eléctricos en aplicaciones industriales. Este inversor de velocidad permite regular la frecuencia y tensión de alimentación de motores trifásicos, ofreciendo un arranque suave, protección avanzada y una mejora notable en el rendimiento energético de tus procesos.

Con capacidad de ajuste de frecuencia desde 0.2 hasta 590 Hz, este variador es ideal para manejar cargas variables y mantener un control preciso en líneas de producción, sistemas de bombeo, ventiladores y más. Su diseño compacto con recubrimiento resistente garantiza durabilidad en ambientes exigentes, además de contar con comunicación integrada RS-485 para supervisión y configuración remota.

Especificaciones técnicas del Variador de Frecuencia FR-E800 E820-0030-5-60:

• Marca principal: Mitsubishi Electric

• Función principal: Variador de frecuencia / velocidad variable (VSD/VFD) / Inversor

• Nombre de gama de productos: Serie FR-E800 de FREQROL

• Frecuencia de la red (salida): 0,2-590 Hz

Funciones del Variador de Frecuencia FR-E800 E820-0030-5-60:

• Variador de velocidad/frecuencia (VSD/VFD) / Inversor

• Control PWM suave

• Control PWM de alta frecuencia portadora

• Seleccionable entre control V/F

• Control avanzado de vector de flujo magnético

• Control vectorial sin sensores real

• Control de motor PM

• Ajustes de frecuencia máxima y mínima

• Operación de múltiples velocidades

• Patrón de aceleración/desaceleración

• Protección térmica

• Freno de inyección de CC

• Frecuencia de arranque

• Operación JOG

• Parada de salida (MRS)

• Prevención de bloqueo

• Prevención de regeneración

• Salto de frecuencia

• Visualización de rotación

• Reinicio automático después de un corte de energía instantáneo

• Configuración remota

• Aceleración/desaceleración automática

• Función de reintento

• Selección de frecuencia portadora

• Límite de corriente de respuesta rápida

• Prevención de rotación hacia adelante/atrás

• Selección del modo de operación

• Compensación de deslizamiento

• Control de caída

• Control de suavizado de velocidad

• Autoajuste transversal

• Selección de motor aplicado

• Control PID

• Control de bailarín fácil

• Selección de operación de ventilador de enfriamiento

• Selección de parada (parada por desaceleración/marcha por inercia)

• Función de parada por desaceleración por falla de energía

• Control de parada por contacto

• Función PLC

• Diagnóstico de vida

• Temporizador de mantenimiento

• Monitor de promedio de corriente

• Clasificación múltiple

• Control de velocidad

• Control de torque

• Límite de torque

• Función de parada de seguridad

Tipo de diseño:

• Recubrimiento conformado

• Término AM

• Clase 200 V (trifásico)

• Refrigeración natural

Voltaje de alimentación:

• 200 V CA – 240 V CA (220 V CA / 230 V CA)

Tipo de red eléctrica:

• Trifásico / 3P

Corriente nominal:

• 3 A (servicio normal ND)

• 3,5 A (servicio liviano LD)

Clasificación de corriente de sobrecarga:

• 150 % In durante 60 s / 200 % In durante 3 s (servicio normal)

• 120 % In durante 60 s / 150 % In durante 3 s (servicio liviano)

Potencia activa (kW):

• 400 W / 0,4 kW (ND, servicio normal)

• 750 W / 0,75 kW (LD, servicio ligero)

Potencia nominal (HP):

• 1/2 HP (ND servicio normal)

• 1 HP (LD servicio liviano)

Función de protección:

• Disparo por sobrecorriente durante aceleración

• Disparo por sobrecorriente durante velocidad constante

• Disparo por sobrecorriente durante desaceleración o parada

• Disparo por sobretensión regenerativa durante aceleración

• Disparo por sobretensión regenerativa durante velocidad constante

• Disparo por sobretensión regenerativa durante desaceleración o parada

• Disparo por sobrecarga del inversor

• Disparo por sobrecarga del motor

• Sobrecalentamiento del disipador de calor

• Subtensión

• Pérdida de fase de entrada

• Parada por prevención de bloqueo

• Detección de pérdida de sincronismo

• Detección de falla de límite superior

• Detección de falla de límite inferior

• Detección de alarma del transistor de freno

• Sobrecorriente de falla a tierra del lado de salida

• Cortocircuito de salida

• Pérdida de fase de salida

• Operación de relé térmico externo

• Fallo de opción (comunicación y dispositivo)

• Desconexión de PU

• Exceso de recuento de reintentos

• Fallo de CPU

• Detección de corriente de salida anormal

• Fallo del circuito de límite de corriente de entrada

• Fallo de comunicación USB

• Error de entrada analógica

• Fallo del circuito de seguridad

• Ocurrencia de sobrevelocidad

• Detección de exceso de desviación de velocidad

• Fallo de secuencia de freno

• Fallo de señal PID

• Fallo de comunicación Ethernet

• Fallo de desaceleración de rotación opuesta

• Fallo del circuito interno

• Error de definición de usuario por la función del PLC

• Desajuste de combinación de placas

• Alarma del ventilador

• Prevención de bloqueo (sobrecorriente y sobretensión)

• Prealarma de freno regenerativo

• Prealarma de función de relé térmico electrónico

• Parada de PU

• Advertencia del temporizador de mantenimiento

• Error de escritura de parámetro

• Bloqueo del panel de operación

• Contraseña bloqueada

• Indicación de límite de velocidad

• Parada de seguridad

• Fallo de comunicación Ethernet

• Dirección IP duplicada

• Fallo de dirección IP

• Configuración de parámetros incorrecta

Protocolo de comunicación:

• RS-485

Entradas digitales:

• 1 x entrada digital (sumidero) (STF)

• 1 x entrada digital (sumidero) (STR)

• 1 x entrada digital (sumidero) (RH)

• 1 x entrada digital (sumidero) (RM)

• 1 x entrada digital (sumidero) (RL)

• 1 x entrada digital (sumidero) (MRS)

• 1 x entrada digital (sumidero) (RES)

• 1 x entrada digital (canal 1 de parada segura SS1)

• 1 x entrada digital (canal 2 de parada segura SS1)

Salidas digitales:

• 1 x salida digital (SPDT, contacto unipolar de doble tiro A/B/C, programable)

• 1 x salida digital (transistor de colector abierto sumidero/fuente) (RUN, programable)

• 1 x salida digital (transistor de colector abierto sumidero/fuente) (FU, programable)

• 1 x salida digital (programable) (SO – Salida de monitor de seguridad)

• 1 x salida digital (Salida de tren de pulsos PTO)

Entradas analógicas:

• 1 x entrada analógica (0-5 V CC / 0-10 V CC / 0-20 mA)

• 1 x entrada analógica (0-5 V CC / 0-10 V CC / 4-20 mA)

Salidas analógicas:

• 1 x salida analógica (-10…+10 Vcc; 12 bits)

Grado de protección:

• IP20

Temperatura ambiente en operación:

• -20…+60 °C

Resistencia química:

• Resistencia química (recubrimiento de placa de circuito – IEC60721-3-3 3S2 3C2)

Potencia aparente (S):

• 1,2 kVA (servicio normal ND)

• 1,4 kVA (servicio liviano LD)

Tipo de aplicación:

• Fábrica inteligente

• Ventiladores

• Sistemas de transferencia

• Líneas de procesamiento de alimentos

• Envasado de alimentos

• Máquinas de corte

• Aspersores

• Líneas de producción automotriz

• Bombas

Código de pedido / Fabricante SKU:

• E820-0030-5-60

• ES-E820-0030-5-60

Conforme con la(s) norma(s):

• cULus

• CE

• TUV

• IEC60721-3-3 (3S2; 3C2)

Clase:

• SIL2

• PLd

Beneficios:

• Diseño compacto

• Clasificación de sobrecarga dual

• Ajuste automático para motores de inducción (IM) y motores de imán permanente (PM)

• Ahorro de energía

• Reducción del tiempo de inactividad

Beneficios clave del Variador de Frecuencia FR-E800 E820-0030-5-60:

• Control avanzado de motor: Ajuste automático para motores de inducción y motores de imán permanente (PM) que optimiza el rendimiento.

• Protección integral: Desarrollado para proteger contra sobrecorriente, sobretensión, pérdida de fase, sobrecalentamiento y otros fallos que podrían dañar el equipo o interrumpir la operación.

• Operación suave y eficiente: Control PWM para minimizar ruido y vibración, alargando la vida útil del motor.

• Funciones inteligentes: Reinicio automático tras cortes de energía, prevención de bloqueo, freno de inyección de corriente continua y configuración remota para facilitar mantenimiento y ajustes.

• Diseño robusto: Recubrimiento conformado que protege contra sustancias químicas y condiciones adversas, ideal para ambientes industriales exigentes.

• Ahorro energético: Optimización del consumo que reduce costos operativos y contribuye a procesos más sostenibles.

• Compacto y fácil de instalar: Ocupa poco espacio y se integra fácilmente en tableros de control.

Aplicaciones recomendadas para el Variador de Frecuencia FR-E800 E820-0030-5-60:

El Variador de Frecuencia FR-E800 E820-0030-5-60 es la opción preferida para:

• Líneas de producción automatizadas en industrias alimentarias, automotrices y de fabricación inteligente

• Sistemas de bombeo y ventilación industrial

• Máquinas de corte y procesamiento de materiales

• Equipos con motores trifásicos que requieran control de velocidad y torque preciso

• Procesos donde se busca reducir tiempos de inactividad y mantenimiento

Preguntas frecuentes sobre el Variador de Frecuencia FR-E800 E820-0030-5-60:

• ¿Qué motores son compatibles con este variador?
  Es compatible con motores de inducción (IM) y motores de imán permanente (PM), ajustando automáticamente sus parámetros para el mejor rendimiento.
• ¿Qué protecciones incluye para evitar daños al motor?
  Cuenta con protección contra sobrecorriente, sobretensión, pérdida de fase, sobrecalentamiento y fallos de comunicación, garantizando seguridad y continuidad en el proceso.
• ¿Es posible controlar el variador de forma remota?
  Sí, integra comunicación RS-485 que permite monitoreo y configuración remota para facilitar el mantenimiento y ajustes sin necesidad de acceso físico.
