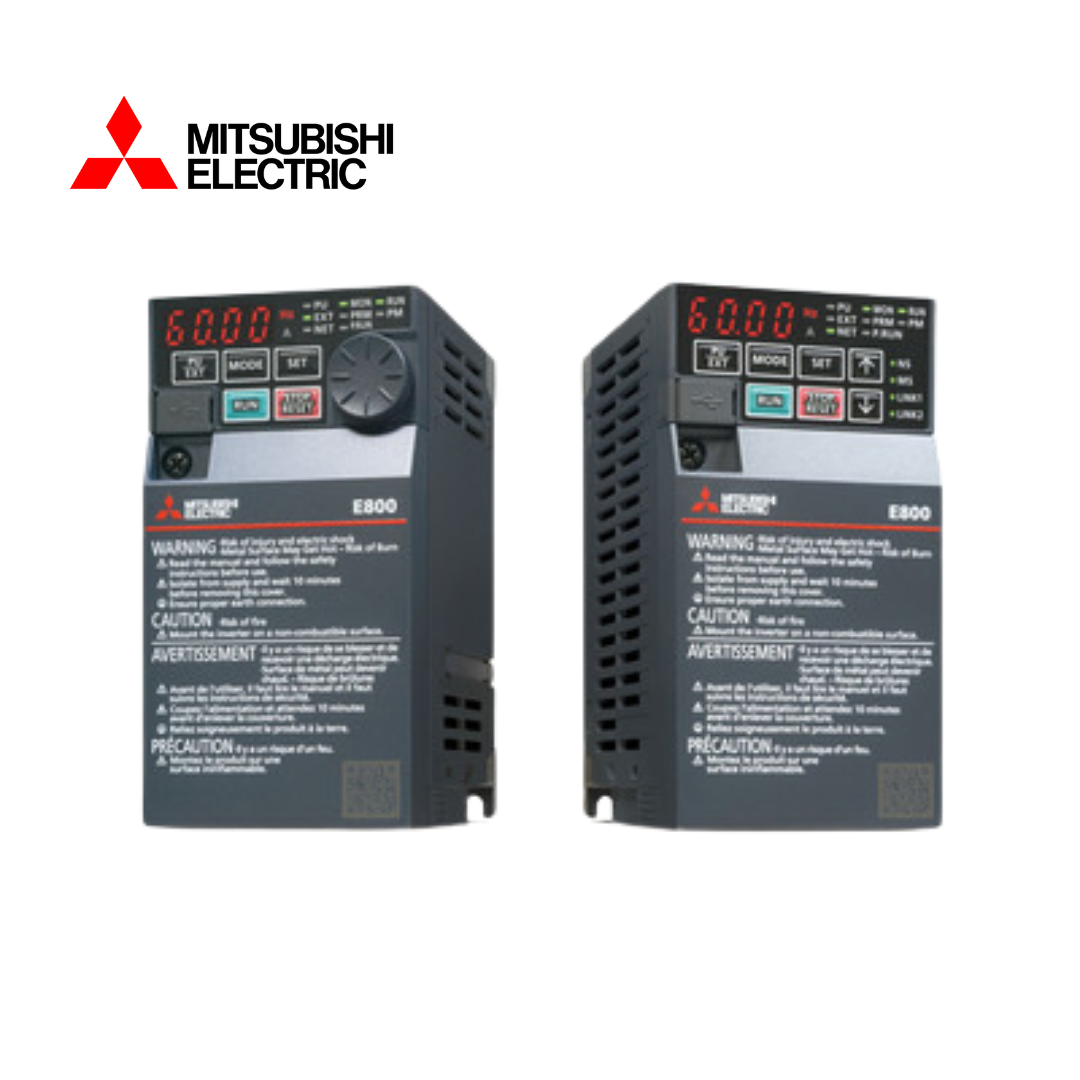

Variador de frecuencia Mitsubishi Electric E820-0030-5-60
Variador de velocidad/frecuencia (VSD/VFD) / Inversor con revestimiento conformado – term. AM – SIL2 / PLd – Mitsubishi Electric (serie FREQROL FR-E800) – entrada 200Vac-240Vac (trifásica/3P) – 400W / 0.4kW / 1/2HP – 3A (ND Normal Duty) – frecuencia (salida) 0.2-590Hz – con capacidad de comunicación RS-485 – IP20 – valores nominales de voltaje de entrada 220Vac / 230Vac – Resistencia química (revestimiento de placa de circuito – IEC60721-3-3 3S2 3C2) – equivalente a FR-E820-0030-5-60 / FRE8200030560.
| Marca principal | Mitsubishi electric |
| Función principal | Variador de frecuencia/velocidad variable (VSD/VFD)/Inversor |
| Nombre de gama de productos | Serie FR-E800 de FREQROL |
| Frecuencia de la red | (salida) 0,2-590 Hz |
| Funciones | Variador de velocidad/frecuencia (VSD/VFD) / Inversor Control PWM suave Control PWM de alta frecuencia portadora Seleccionable entre control V/F Control avanzado de vector de flujo magnético Control vectorial sin sensores real Control de motor PM Ajustes de frecuencia máxima y mínima Operación de múltiples velocidades Patrón de aceleración/desaceleración Protección térmica Freno de inyección de CC Frecuencia de arranque Operación JOG Parada de salida (MRS) Prevención de bloqueo Prevención de regeneración Salto de frecuencia Visualización de rotación Reinicio automático después de un corte de energía instantáneo Configuración remota Aceleración/desaceleración automática Función de reintento Selección de frecuencia portadora Límite de corriente de respuesta rápida Prevención de rotación hacia adelante/atrás Selección del modo de operación Compensación de deslizamiento Control de caída Control de suavizado de velocidad Autoajuste transversal Selección de motor aplicado Control PID Control de bailarín fácil Selección de operación de ventilador de enfriamiento Selección de parada (parada por desaceleración/marcha por inercia) Función de parada por desaceleración por falla de energía Control de parada por contacto Función PLC Diagnóstico de vida Temporizador de mantenimiento Monitor de promedio de corriente Clasificación múltiple Control de velocidad Control de torque Límite de torque Función de parada de seguridad |
| Tipo de diseño | Recubrimiento conformado Término AM Clase 200 V (trifásico) Refrigeración natural |
| Voltaje de alimentación | 200 V CA-240 V CA (220 V CA/230 V CA) |
| Tipo de red eléctrica | Trifásico/3P |
| Corriente nominal | 3 A (servicio normal ND) 3,5 A (servicio liviano LD) Clasificación de corriente de sobrecarga de 150 % In durante 60 s/200 % In durante 3 s (características de tiempo inverso; servicio normal) Clasificación de corriente de sobrecarga de 120 % In durante 60 s/150 % In durante 3 s (características de tiempo inverso; servicio liviano) |
| Potencia activa (kW) | 400 W/0,4 kW (ND, servicio normal) 750 W/0,75 kW (LD, servicio ligero) |
| Potencia nominal (HP) | 1/2 HP (ND servicio normal) 1 HP (LD servicio liviano) |
| Función de protección | Disparo por sobrecorriente durante la aceleración Disparo por sobrecorriente durante velocidad constante Disparo por sobrecorriente durante desaceleración o parada Disparo por sobretensión regenerativa durante aceleración Disparo por sobretensión regenerativa durante velocidad constante Disparo por sobretensión regenerativa durante desaceleración o parada Disparo por sobrecarga del inversor Disparo por sobrecarga del motor Sobrecalentamiento del disipador de calor Subtensión Pérdida de fase de entrada Parada por prevención de bloqueo Detección de pérdida de sincronismo Detección de falla de límite superior Detección de falla de límite inferior Detección de alarma del transistor de freno Sobrecorriente de falla a tierra del lado de salida Cortocircuito de salida Pérdida de fase de salida Operación de relé térmico externo Fallo de opción Comunicación Fallo de opción Fallo del dispositivo de almacenamiento de parámetros Desconexión de PU Exceso de recuento de reintentos Fallo de CPU Detección de corriente de salida anormal Fallo del circuito de límite de corriente de entrada Fallo de comunicación USB Error de entrada analógica Fallo del circuito de seguridad Ocurrencia de sobrevelocidad Detección de exceso de desviación de velocidad Fallo de secuencia de freno Fallo de señal PID Fallo de comunicación Ethernet Fallo de desaceleración de rotación opuesta Fallo del circuito interno Error de definición de usuario por la función del PLC Desajuste de combinación de placas Alarma del ventilador Prevención de bloqueo (sobrecorriente) Prevención de bloqueo (sobretensión) Prealarma de freno regenerativo Prealarma de función de relé térmico electrónico Parada de PU Advertencia del temporizador de mantenimiento Error de escritura de parámetro Bloqueo del panel de operación Contraseña bloqueada Velocidad Indicación de límite Parada de seguridad Fallo de comunicación Ethernet Dirección IP duplicada Fallo de dirección IP Configuración de parámetros incorrecta |
| Protocolo de comunicación | RS-485 |
| Entradas digitales | 1 x entrada digital (sumidero) (STF) 1 x entrada digital (sumidero) (STR) 1 x entrada digital (sumidero) (RH) 1 x entrada digital (sumidero) (RM) 1 x entrada digital (sumidero) (RL) 1 x entrada digital (sumidero) (MRS) 1 x entrada digital (sumidero) (RES) 1 x entrada digital (canal 1 de parada segura SS1) 1 x entrada digital (canal 2 de parada segura SS1) |
| Salidas digitales | 1 x salida digital (SPDT (contacto unipolar de doble tiro A/B/C) (programable) 1 x salida digital (transistor de colector abierto sumidero/fuente) (RUN; programable) 1 x salida digital (transistor de colector abierto sumidero/fuente) (FU; programable) 1 x salida digital (programable) (SO – Salida de monitor de seguridad) 1 x salida digital (Salida de tren de pulsos PTO) |
| Entradas analógicas | 1 x entrada analógica (0-5 V CC / 0-10 V CC / 0-20 mA) 1 x entrada analógica (0-5 V CC / 0-10 V CC / 4-20 mA) |
| Salidas analógicas | 1 x salida analógica (-10…+10 Vcc; 12 bits) |
| Grado de protección | IP20 |
| Temperatura ambiente en operación | -20…+60 °C |
| Resistencia química | Resistencia química (recubrimiento de placa de circuito – IEC60721-3-3 3S2 3C2) |
| Potencia aparente (S) | 1,2 kVA (servicio normal ND) 1,4 kVA (servicio liviano LD) |
| Tipo de aplicación | Fábrica inteligente Ventiladores Sistemas de transferencia Líneas de procesamiento de alimentos Envasado de alimentos Máquinas de corte Aspersores Líneas de producción automotriz Bombas |
| Código de pedido/ Fabricante SKU | E820-0030-5-60 ES-E820-0030-5-60 |
| Conforme con la(s) norma(s) | cULus CE TUV IEC60721-3-3 (3S2; 3C2) |
| Clase | SIL2 PLd |
| Beneficios | Diseño compacto Clasificación de sobrecarga dual Ajuste automático para motores de inducción (IM) y motores de imán permanente (PM) Ahorro de energía Reducción del tiempo de inactividad |
