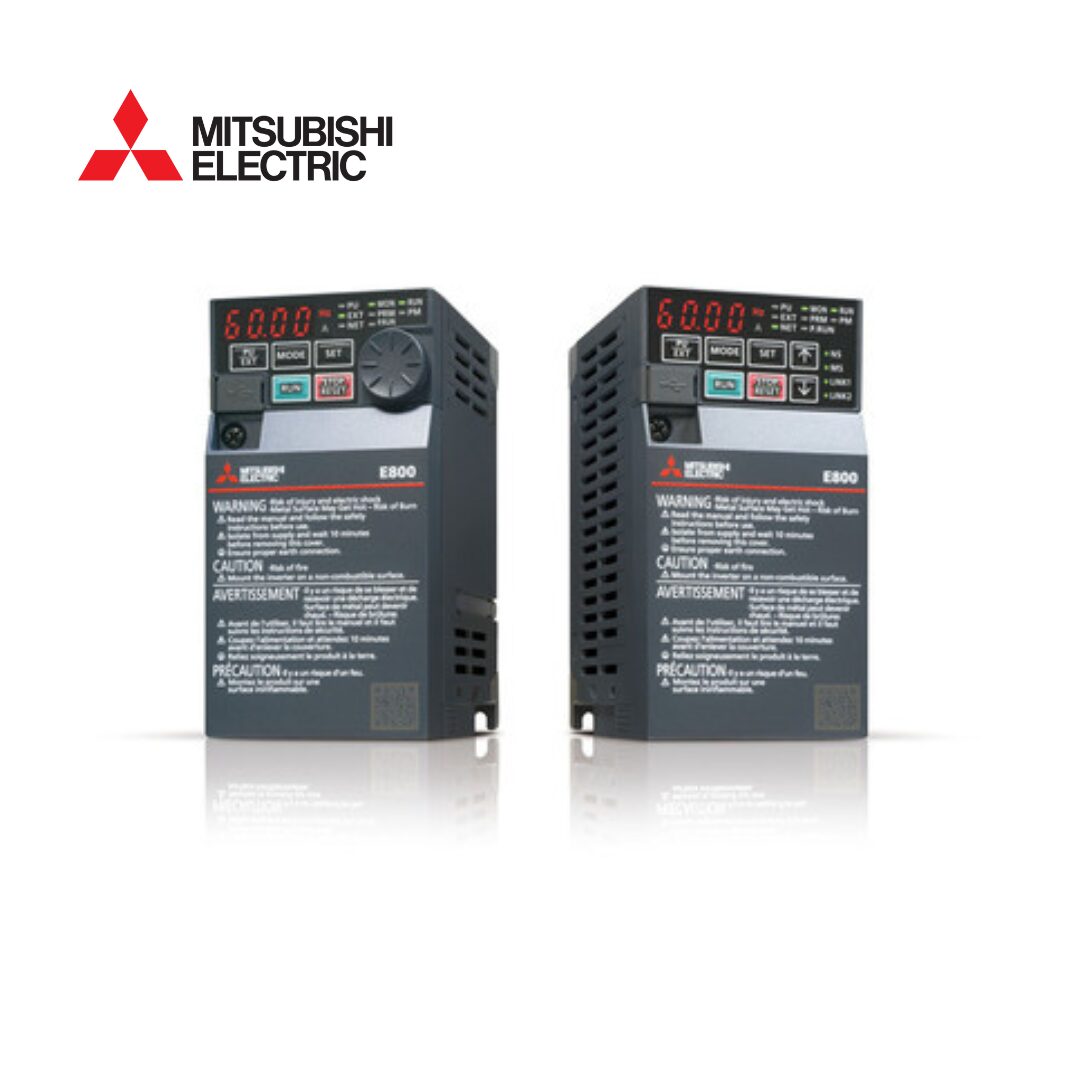

Variador de Frecuencia FR-E800 E820-0175-5-60:
Variador de Frecuencia FR-E800 E820-0175-5-60. Variador de velocidad/frecuencia (VSD/VFD) / Inversor con revestimiento conformado – Terminal AM – SIL2 / PLd – Mitsubishi Electric (serie FREQROL FR-E800) – Entrada 200 V CA-240 V CA (trifásica/3P) – 3,7 kW / 5 HP – 17,5 A (servicio normal ND) – Frecuencia (salida) 0,2-590 Hz – Con capacidad de comunicación RS-485 – IP20 – Valores nominales de voltaje de entrada 220 V CA / 230 V CA – Resistencia química (revestimiento de placa de circuito – IEC60721-3-3 3S2 3C2) – Equivalente a FR-E820-0175-5-60 / FRE8200175560.
Especificaciones del producto Variador de Frecuencia FR-E800 E820-0175-5-60:
Marca principal: Mitsubishi Electric.
Función principal: Variador de velocidad/frecuencia (VSD/VFD) / Inversor.
Serie de productos / Nombre de familia: Serie FREQROL FR-E800.
Frecuencia de la red: (salida) 0,2-590 Hz.
Funciones:
- Variador de velocidad/frecuencia (VSD/VFD) / Inversor
- Control Soft-PWM
- Control PWM de alta frecuencia portadora
- Seleccionable entre control V/F Control
- Avanzado de vector de flujo magnético Control
- Vectorial real sin sensores
- Control de motor PM
- Ajustes de frecuencia máxima y mínima
- Operación con varias velocidades
- Patrón de aceleración/desaceleración
- Protección térmica
- Freno de inyección de CC
- Frecuencia de arranque
- Operación JOG
- Parada de salida (MRS)
- Prevención de bloqueo
- Prevención de regeneración
- Salto de frecuencia
- Visualización de rotación
- Reinicio automático tras fallo de alimentación instantáneo
- Configuración remota
- Aceleración/desaceleración automática
- Función de reintento
- Selección de frecuencia portadora
- Límite de corriente de respuesta rápida
- Prevención de rotación hacia delante/atrás
- Selección del modo de operación
- Compensación de deslizamiento
- Control de caída
- Control de suavizado de velocidad
- Autoajuste transversal
- Selección de motor aplicado Control
- PID
- Control de bailarín fácil
- Selección de operación del ventilador de refrigeración
- Selección de parada (parada por desaceleración/marcha por inercia)
- Función de parada por desaceleración por fallo de alimentación
- Control de parada por contacto
- Función PLC
- Diagnóstico de vida
- Temporizador de mantenimiento
- Monitor de promedio de corriente
- Clasificación múltiple
- Control de velocidad
- Control de par
- Límite de par
- Función de parada de seguridad
- 200Vac-240Vac
- (220Vac / 230Vac)
- 17,5 A (ND, servicio normal)
- 19,6 A (LD, servicio ligero)
- Corriente de sobrecarga nominal: 150 % In durante 60 s / 200 % In durante 3 s (características de tiempo inverso; servicio normal)
- Corriente de sobrecarga nominal: 120 % In durante 60 s / 150 % In durante 3 s (características de tiempo inverso; servicio ligero)
- 3.7kW (ND Normal Duty)
- 5.5kW (LD Light duty)
- 5HP (ND Normal Duty)
- 7.5HP / 7-1/2HP (LD Light duty)
- Disparo por sobrecorriente durante la aceleración
- Disparo por sobrecorriente a velocidad constante
- Disparo por sobrecorriente durante la desaceleración o parada
- Disparo por sobretensión regenerativa durante la aceleración
- Disparo por sobretensión regenerativa a velocidad constante
- Disparo por sobretensión regenerativa durante la desaceleración o parada
- Disparo por sobrecarga del inversor Disparo por sobrecarga del motor
- Sobrecalentamiento del disipador térmico
- Subtensión
- Pérdida de fase de entrada
- Parada por prevención de pérdida de velocidad
- Detección de pérdida de sincronismo
- Detección de fallo de límite superior
- Detección de fallo de límite inferior
- Detección de alarma del transistor de freno
- Sobrecorriente por fallo a tierra del lado de salida
- Cortocircuito de salida
- Pérdida de fase de salida
- Operación del relé térmico externo
- Fallo de opción
- Comunicación Fallo de opción
- Fallo del dispositivo de almacenamiento de parámetros
- Desconexión de PU
- Exceso de recuento de reintentos
- Fallo de CPU
- Detección de corriente de salida anormal
- Fallo del circuito de límite de corriente de entrada
- Fallo de comunicación USB
- Error de entrada analógica
- Fallo del circuito de seguridad
- Ocurrencia de sobrevelocidad
- Detección de exceso de desviación de velocidad
- Fallo de secuencia de freno
- Fallo de señal PID Fallo
- de comunicación Ethernet
- Fallo de desaceleración de rotación opuesta
- Fallo del circuito interno
- Error de definición de usuario por la función del PLC
- Desajuste de combinación de placas
- Alarma del ventilador
- Prevención de pérdida de velocidad (sobrecorriente)
- Prevención de pérdida de velocidad (sobretensión)
- Prealarma de freno regenerativo
- Prealarma de función de relé térmico electrónico
- Parada de PU
- Advertencia del temporizador de mantenimiento
- Error de escritura de parámetro
- Bloqueo del panel de operación
- Contraseña bloqueada
- Velocidad Indicación de límite
- Parada de seguridad
- Fallo de comunicación Ethernet
- Dirección IP duplicada
- Fallo de dirección IP
- Configuración de parámetros incorrecta
Protocolo de comunicación: RS-485
Entradas digitales:
- 1 x entrada digital (sumidero) (STF)
- 1 x entrada digital (sumidero) (STR)
- 1 x entrada digital (sumidero) (RH)
- 1 x entrada digital (sumidero) (RM)
- 1 x entrada digital (sumidero) (RL)
- 1 x entrada digital (sumidero) (MRS)
- 1 x entrada digital (sumidero) (RES)
- 1 x entrada digital (canal de parada segura SS1 1)
- 1 x entrada digital (canal de parada segura SS1 2)
Salidas digitales:
- 1 x salida digital (SPDT (contacto unipolar de doble tiro A/B/C) (programable)
- 1 x salida digital (transistor de colector abierto sumidero/fuente) (RUN; programable)
- 1 x salida digital (transistor de colector abierto sumidero/fuente) (FU; programable)
- 1 x salida digital (programable) (SO – Salida de monitor de seguridad)
- 1 x salida digital (Salida de tren de pulsos PTO)
Entradas analógicas:
- 1 x entrada analógica (0-5 V CC / 0-10 V CC / 0-20 mA)
- 1 x entrada analógica (0-5 V CC / 0-10 V CC / 4-20 mA)
Salidas analógicas: 1 x salida analógica (-10...+10 Vcc; 12 bits)
Grado de protección: IP20
Temperatura ambiente del aire para el funcionamiento: -20…+60 °C
Resistencia química: Resistencia química (recubrimiento de placa de circuito – IEC60721-3-3 3S2 3C2)
Potencia aparente nominal (S):
- 7 kVA (ND servicio normal)
- 7,8 kVA (LD servicio ligero)
Tipo de aplicación:
- Fábrica inteligente
- Ventiladores
- Sistemas de transferencia
- Líneas de procesamiento de alimentos
- Envasado de alimentos
- Máquinas de corte
- Aspersores
- Líneas de producción automotriz
- Bombas
SKU del fabricante: E820-0175-5-60 FR-E820-0175-5-60
Clase:
- SIL2
- PLd
Beneficios del Variador de Frecuencia FR-E800 E820-0175-5-60:
- Diseño compacto
- Clasificación de sobrecarga dual
- Ajuste automático para motores de inducción (IM) y motores de imán permanente (PM)
- Ahorro de energía
- Reducción del tiempo de inactividad
Ventajas competitivas:
-
Tamaño compacto y alto rendimiento
-
Soporte para múltiples tipos de motor
-
Alta capacidad de sobrecarga (200%)
-
Ahorro energético y control preciso
-
Ideal para retrofit y nuevas instalaciones
-
Certificación de seguridad funcional (SIL2 / PLd)
Preguntas frecuentes sobre el producto Variador de Frecuencia FR-E800 E820-0175-5-60:
- ¿Este variador sirve para motores de imán permanente (PM)?
Sí, el FR-E820-0175-5-60 es compatible con motores de inducción (IM) y de imán permanente (PM), ofreciendo control vectorial avanzado. - ¿Incluye protección contra sobrecargas?
Sí, cuenta con protección contra sobrecargas del 150% (ND) y 200% (LD), además de múltiples funciones de seguridad - ¿Qué tipo de montaje permite?
Puede instalarse en riel DIN o directamente en panel, lo que facilita su integración en tableros industriales.
